Détail du projet

---

L'objectif de ce projet était la réalisation d'un écran addintionel à moindre cout et facilement transportable. Je voulais pouvoir améliorer mon confort de travail pour coder plus facilement. Mais les écrans que l'on peut trouver dans le commerce ne sont pas pratique à transporter.

Réalisation

---

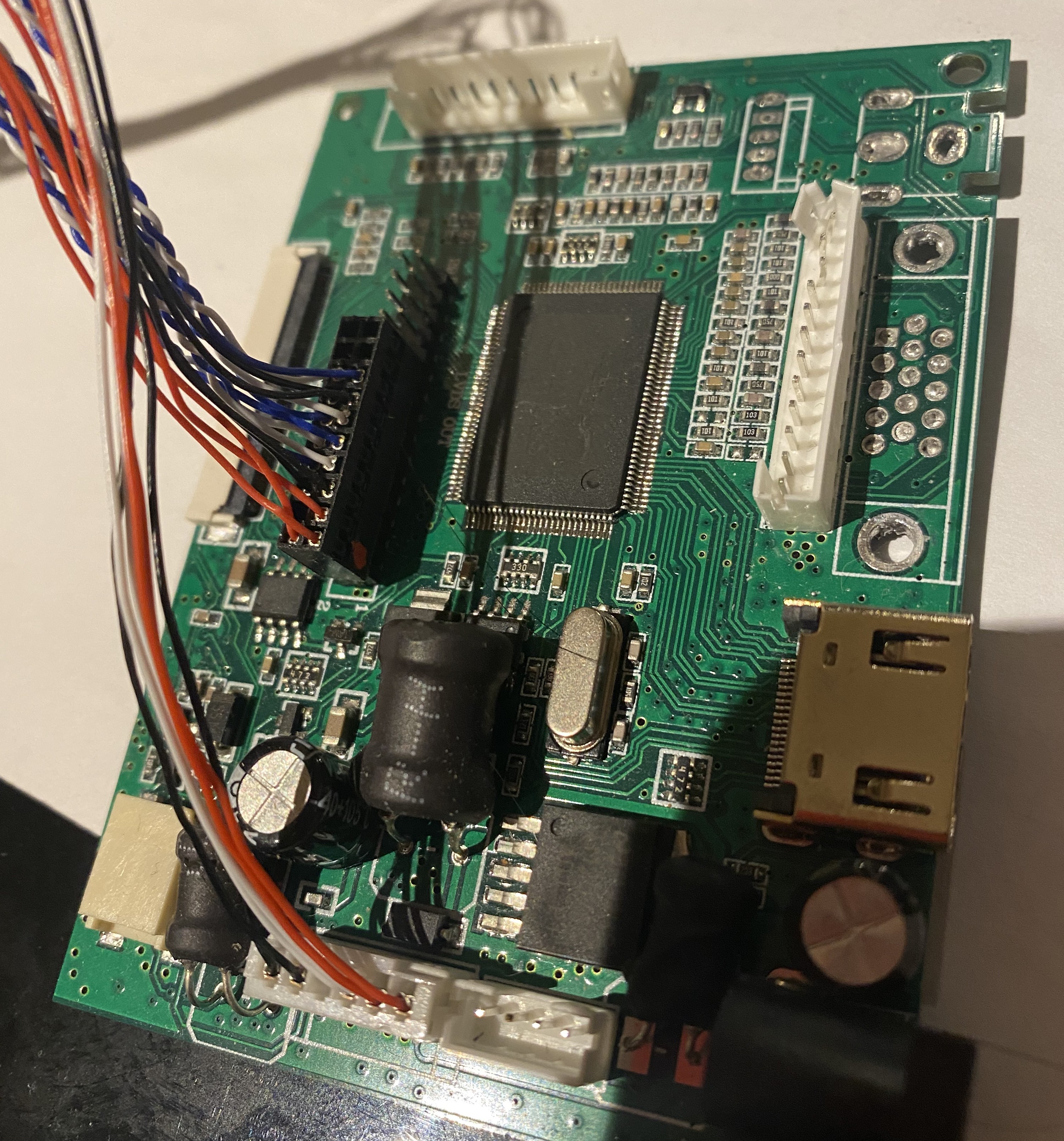

J'ai récupéré l'ordinateur portable qu'un ami voulait jeter. J'ai extrait l'écran de celui ci. On peut trouver sur les dalles des écrans un code qui nous permet de rechercher la carte de controle correspondant à celui-ci (~10-15€). Après la reception de cette carte j'ai donc tester le resultat.

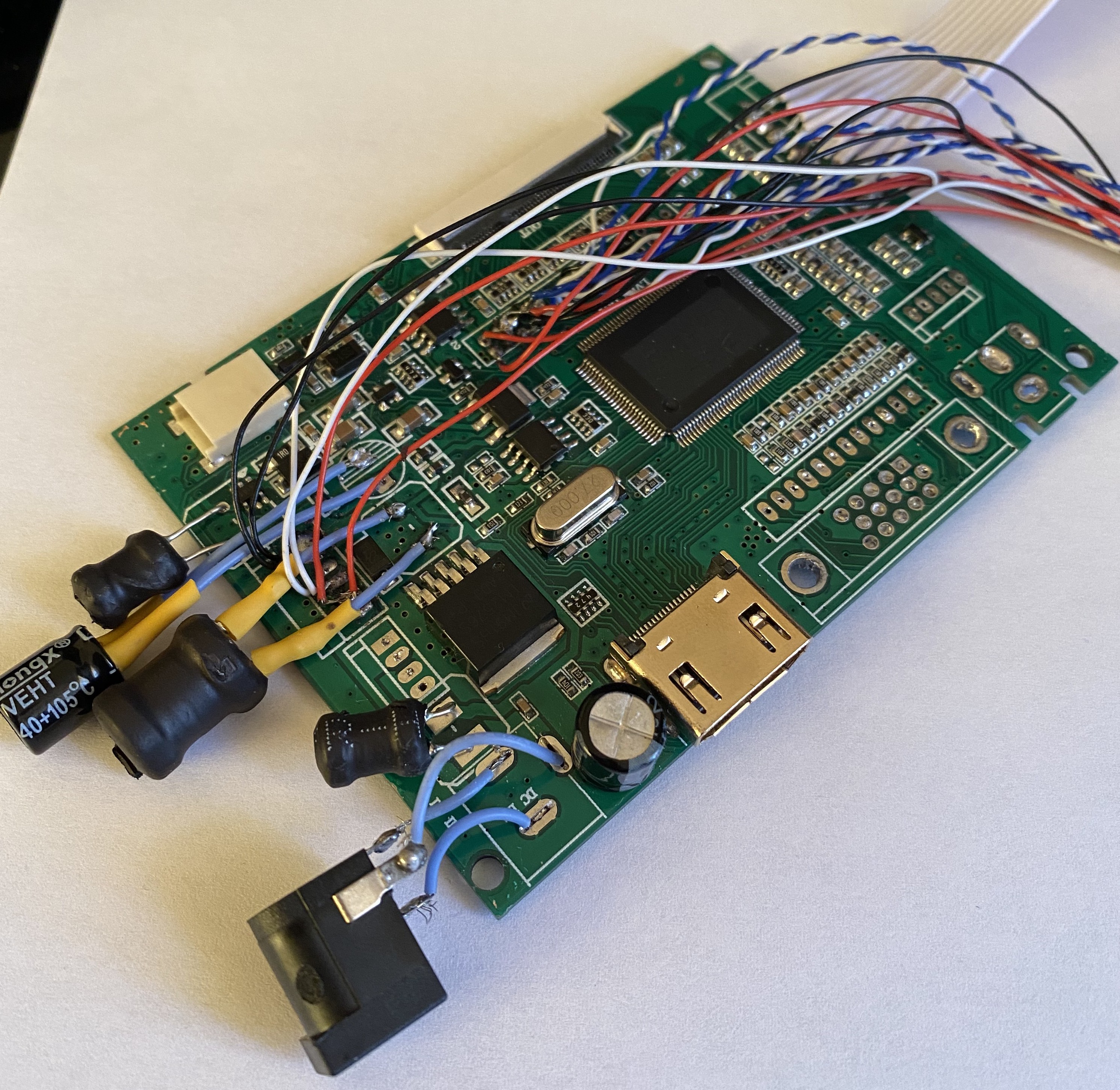

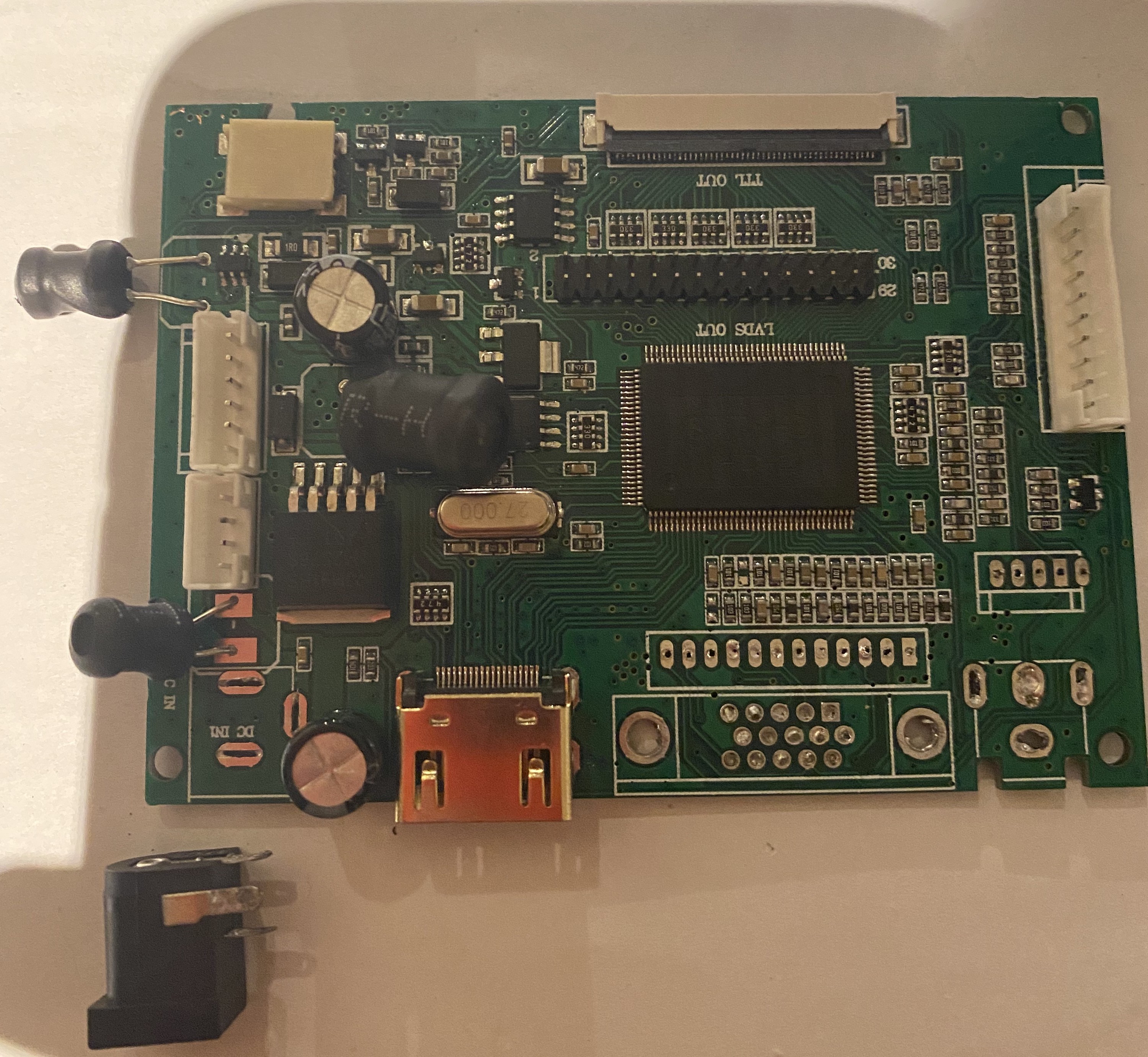

Pour rendre l'ecran le plus facile a transporter, j'ai voulu réduire au maximum l'epaisseur de celui ci. La carte de controle étant la plus épaisse, j'ai déssouder tous les composants inutiles et "couché" les composants les plus grands.

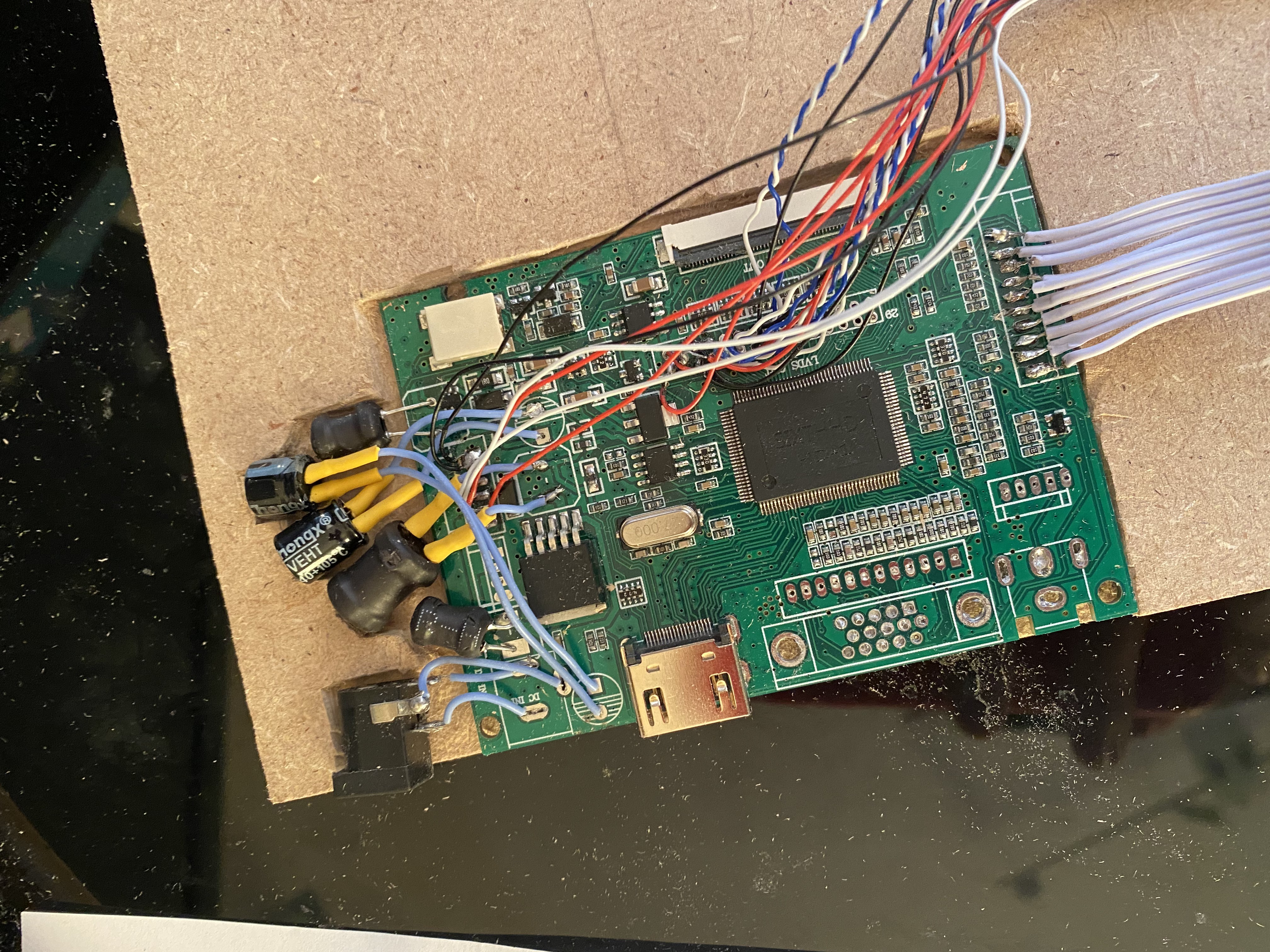

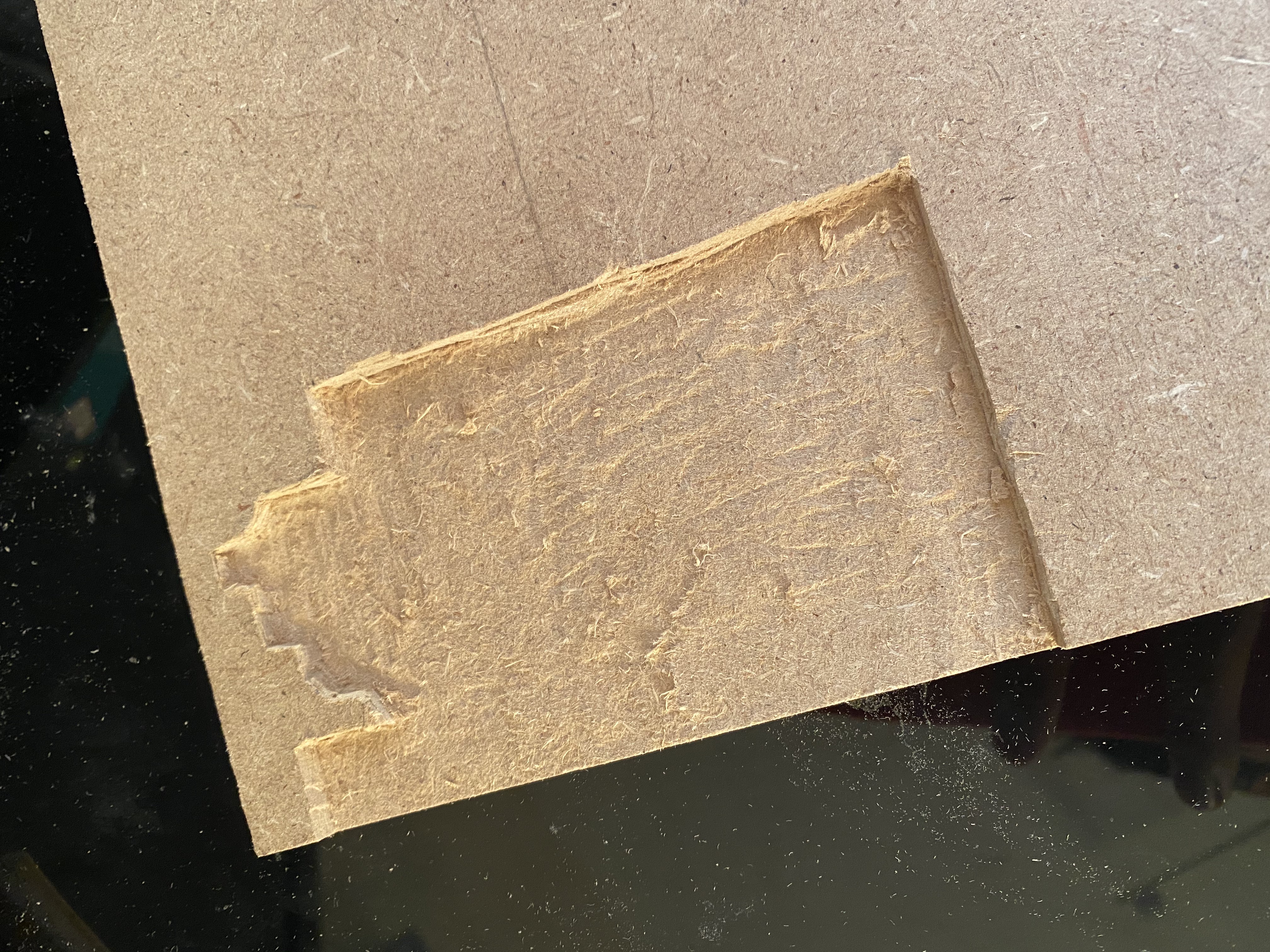

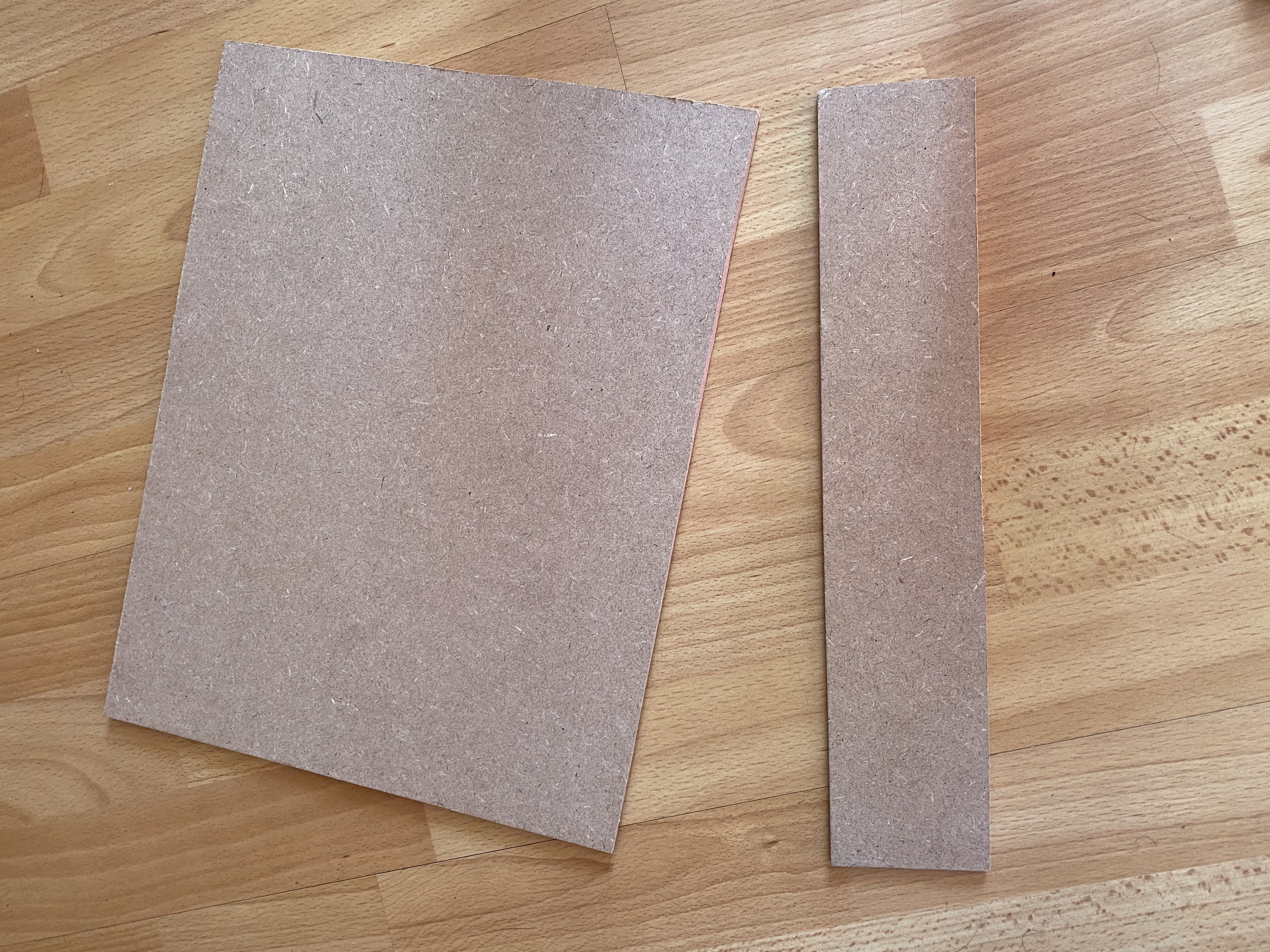

Une fois la carte de controle prete, je me suis occupé du cadre de l'ecran. J'ai décidé de me servir de planche MDF pour remplir ce rôle. J'ai ensuite préparé les planches pour pouvoir y inserer la carte entre 2 planches.

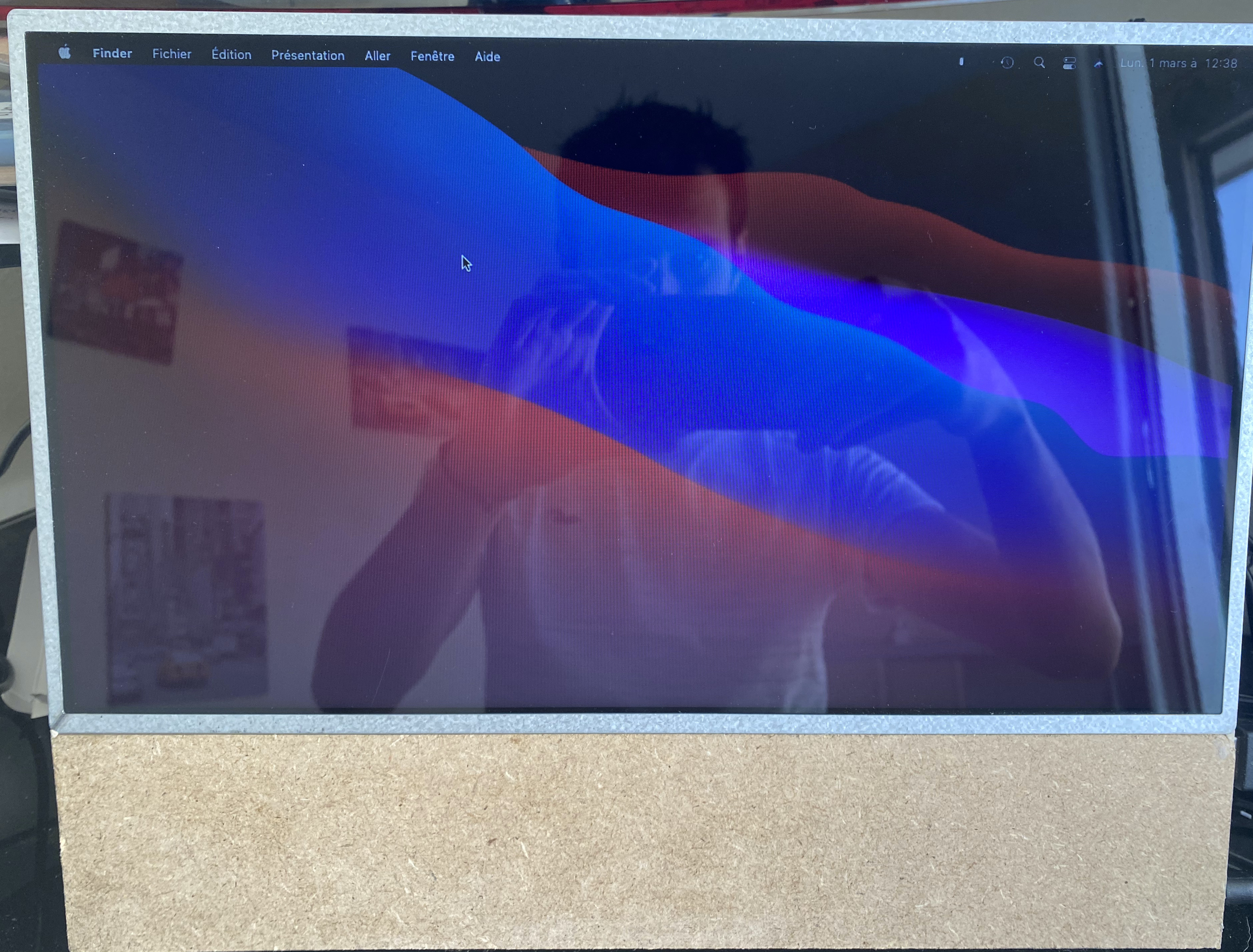

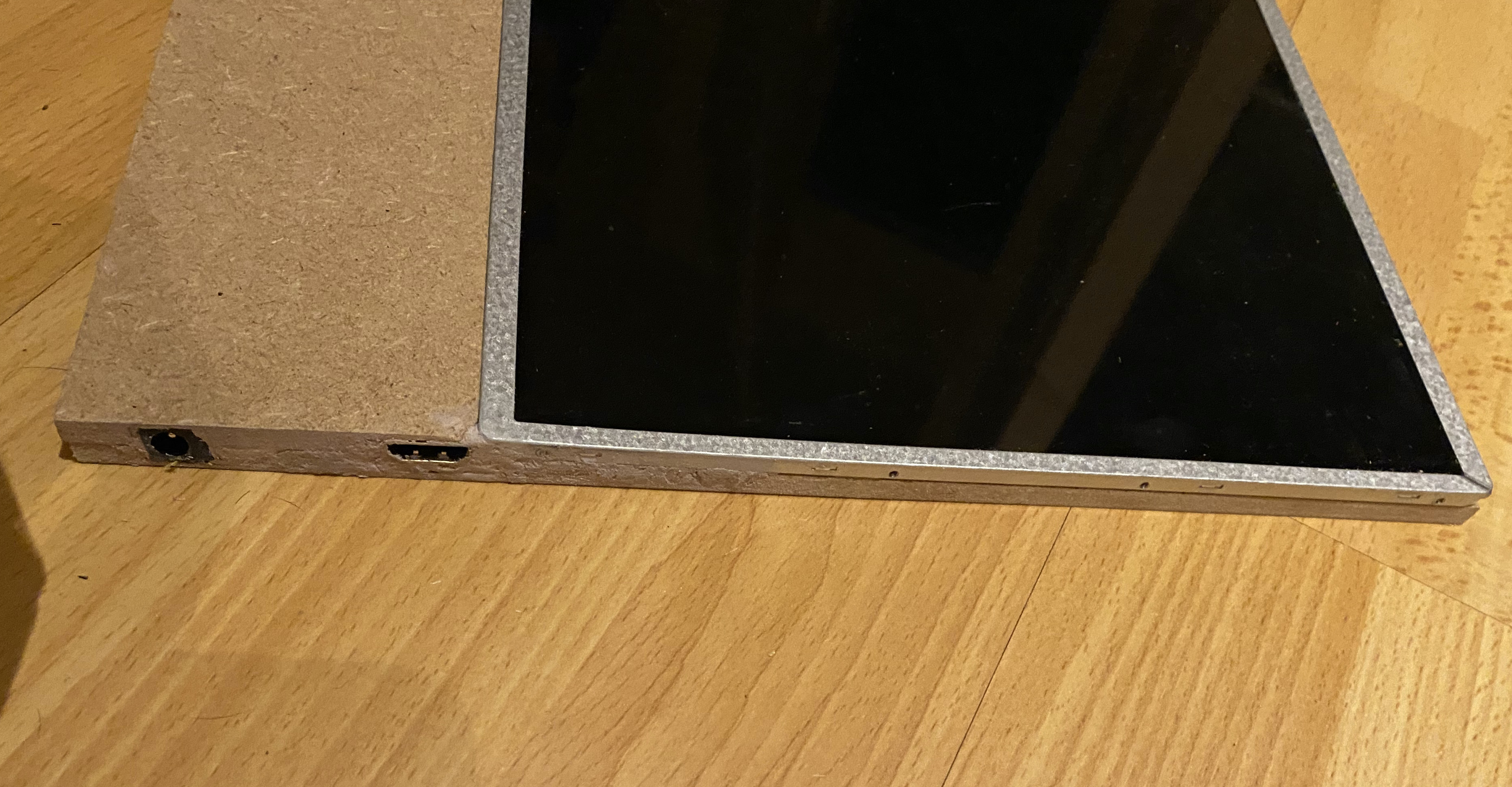

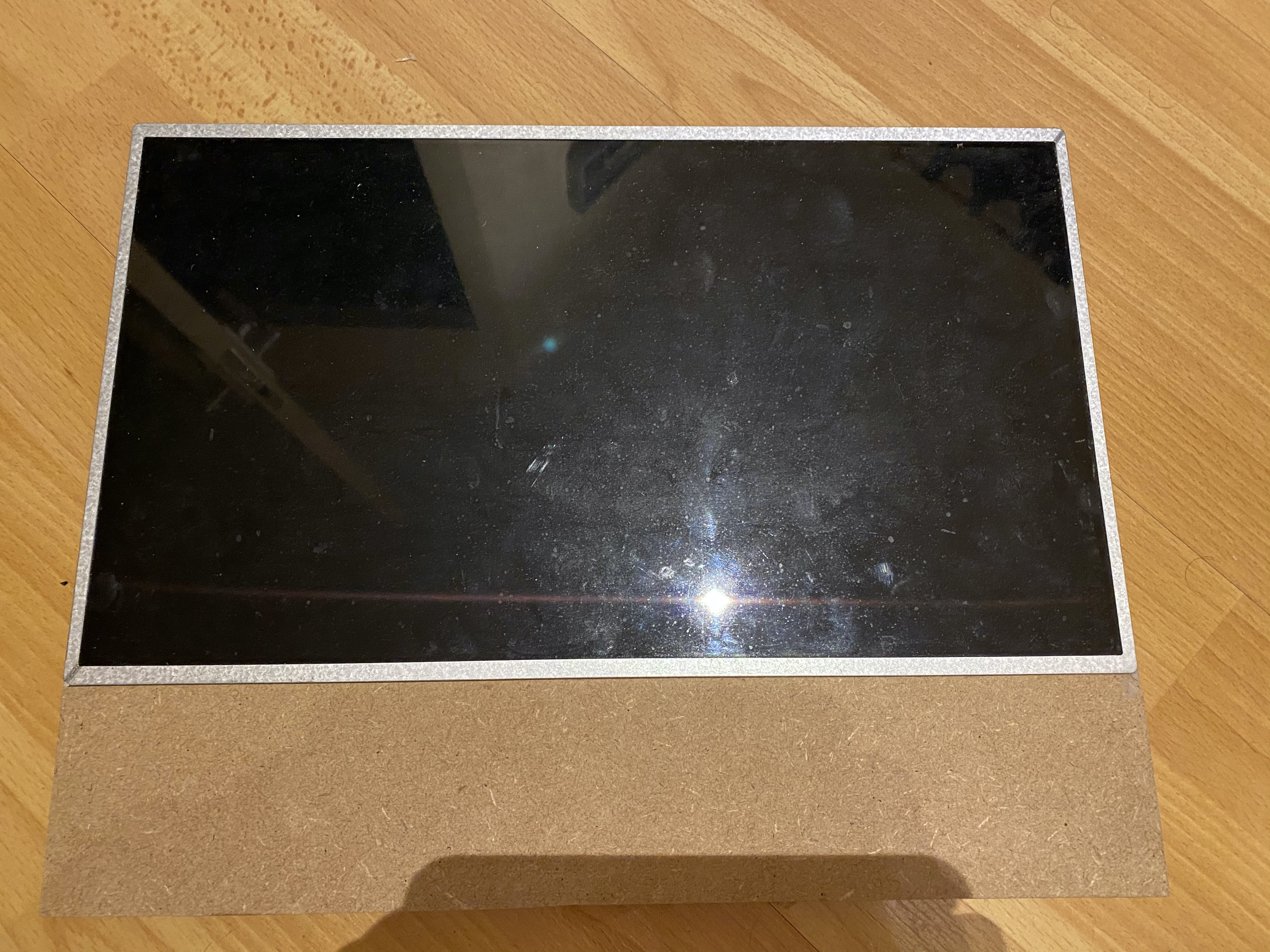

J'ai ensuite coller avec de la colle epoxy les deux planches entre elles, ainsi qu'à la dalle. Une fois le cadre réalisé, j'ai vérifié que tout fonctionnait encore.

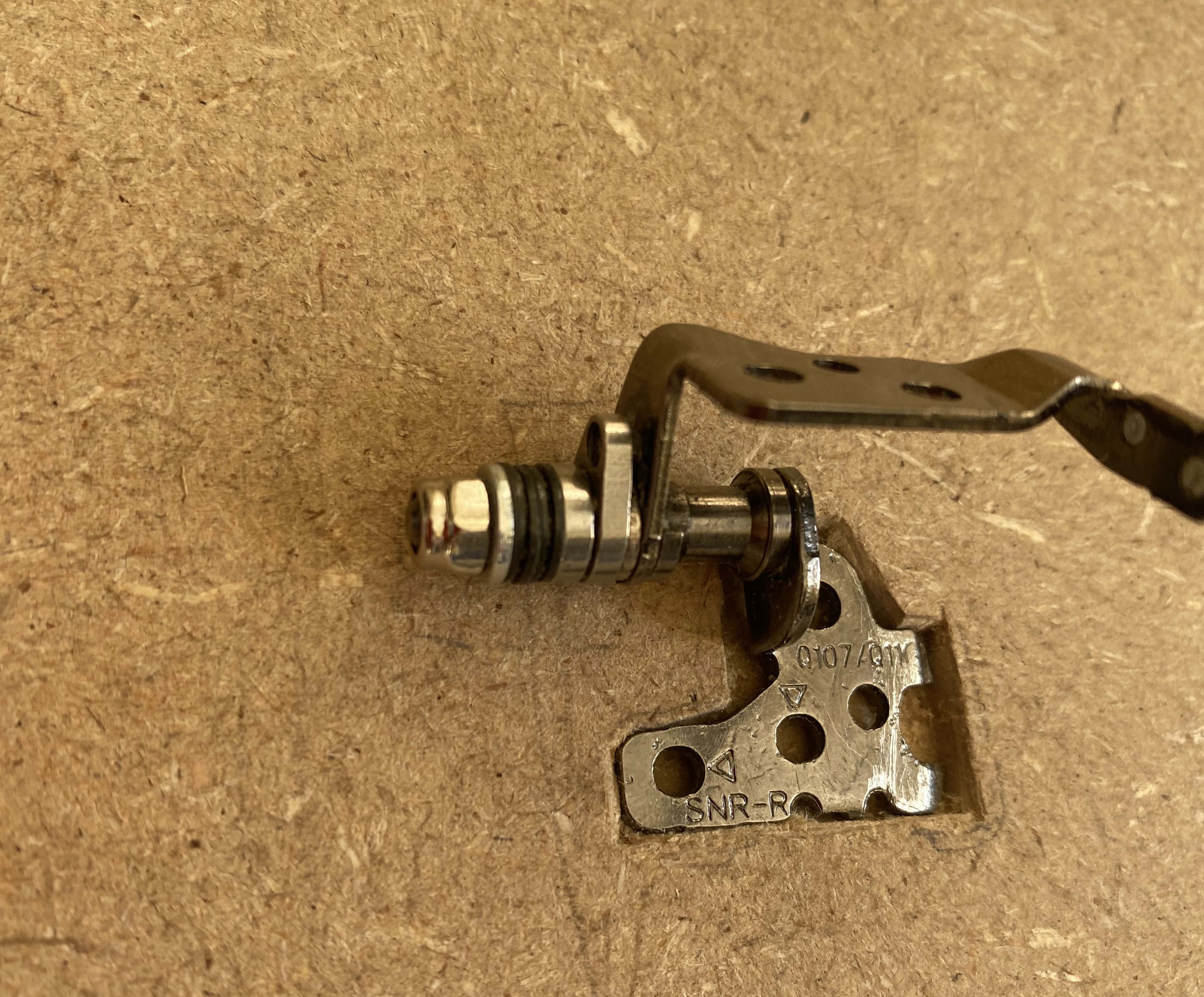

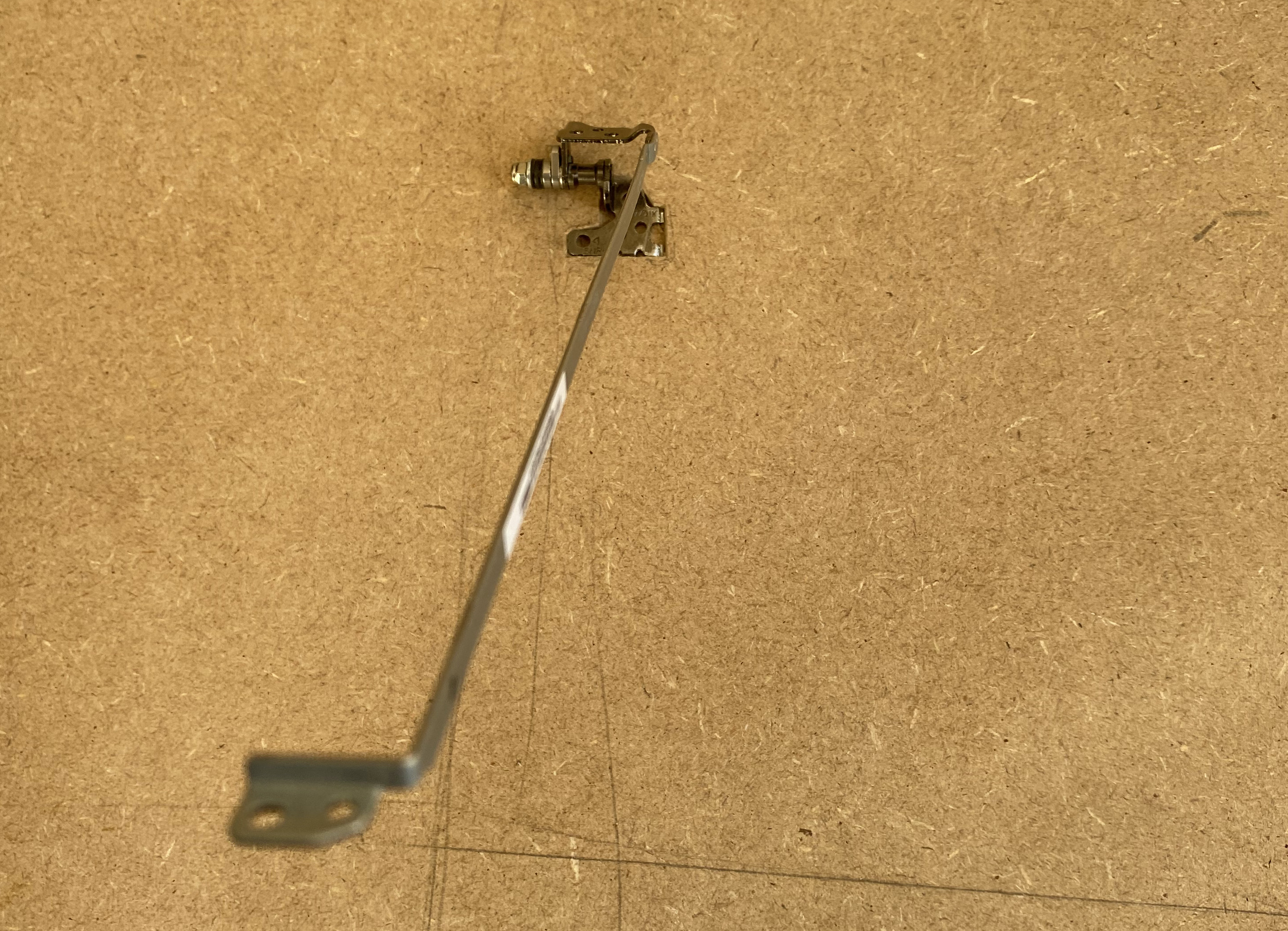

L'étape suivante était d'ajouter un support pour tenir l'écran debout. J'ai cherché un système qui ne prenne pas trop de place. J'ai donc récupéré un système de pivot d'un écran d'ordinateur portable. J'ai creuser dans la plaque MDF pour pouvoir y coller le système de pivot.

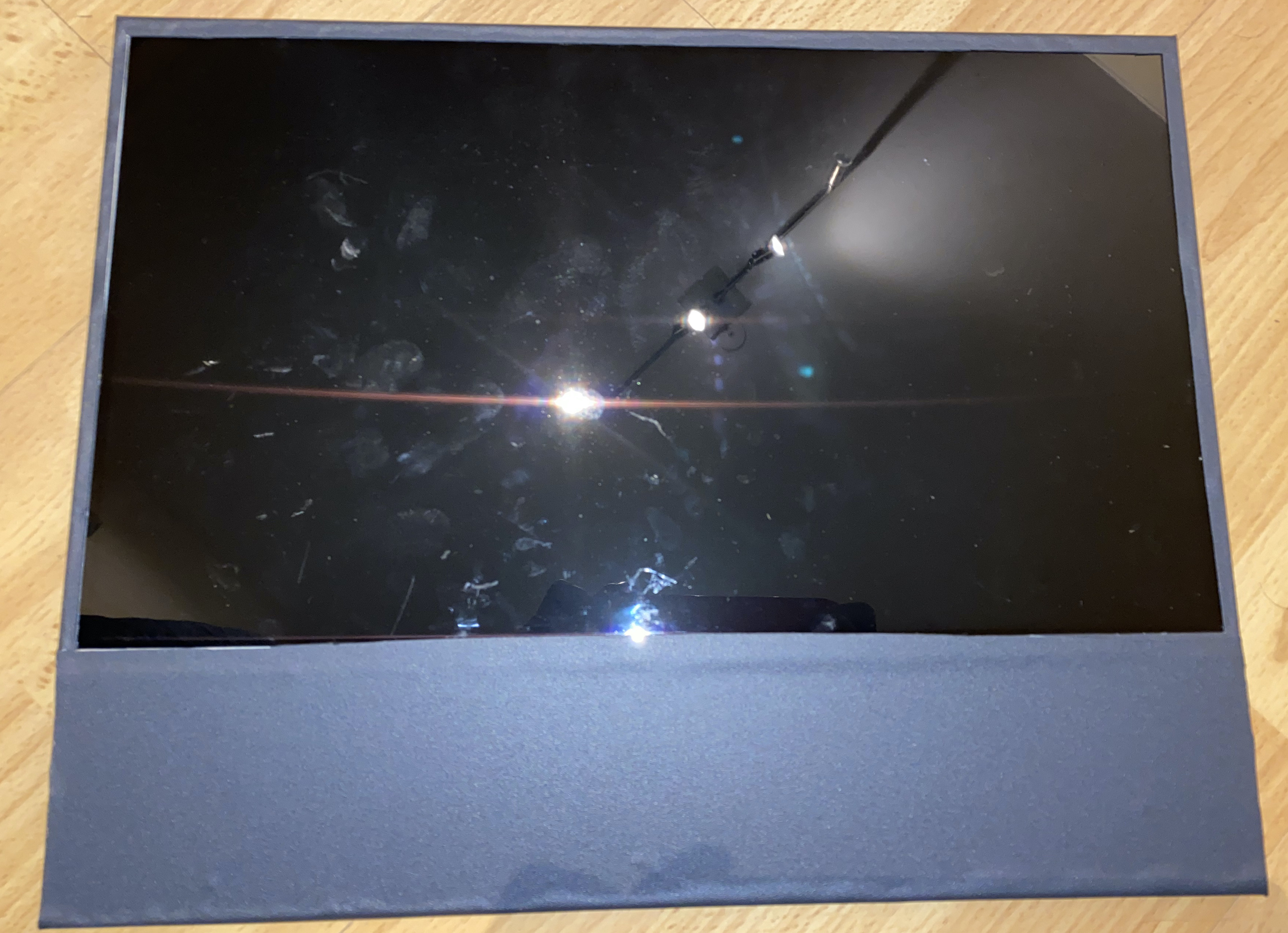

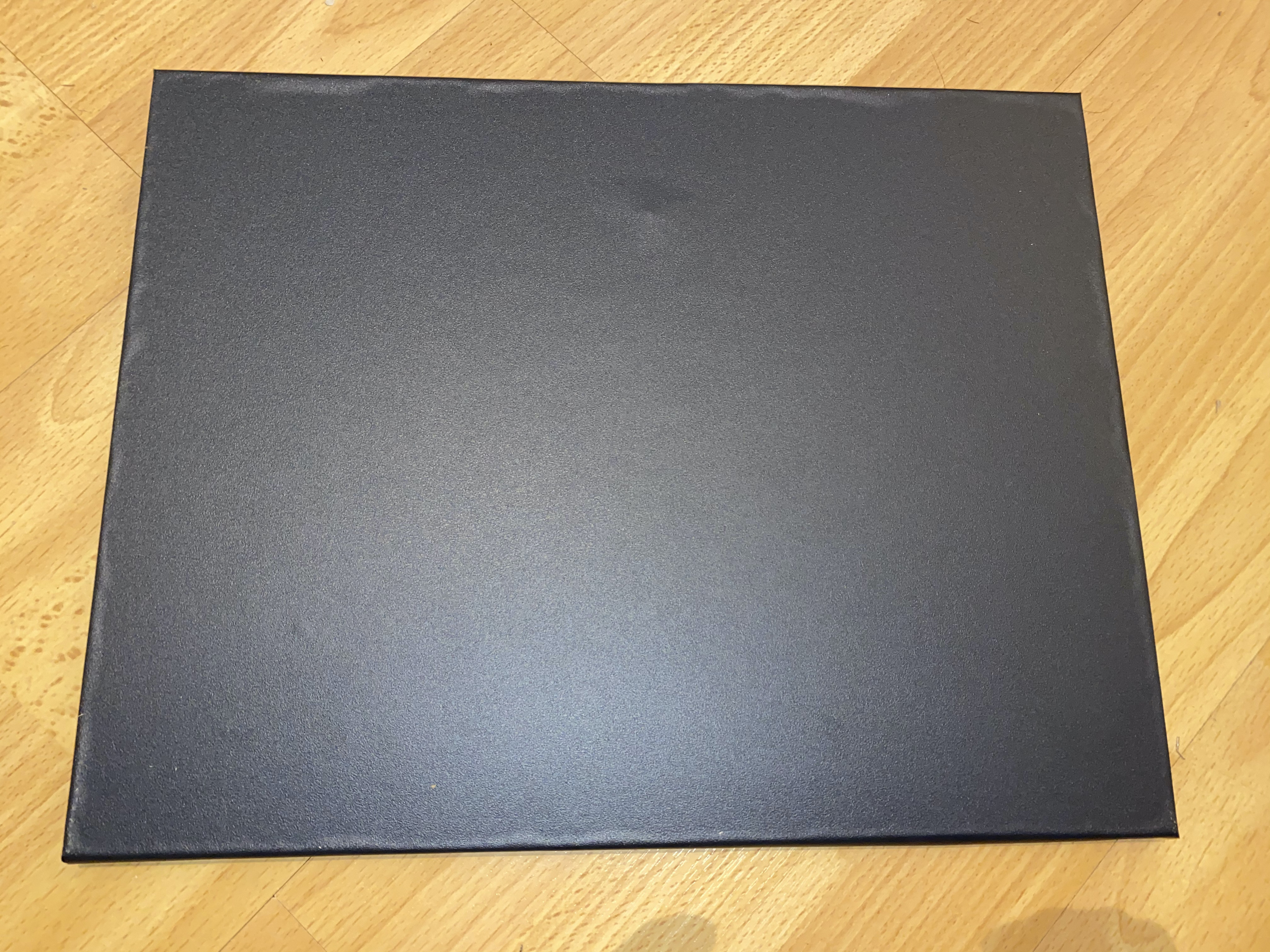

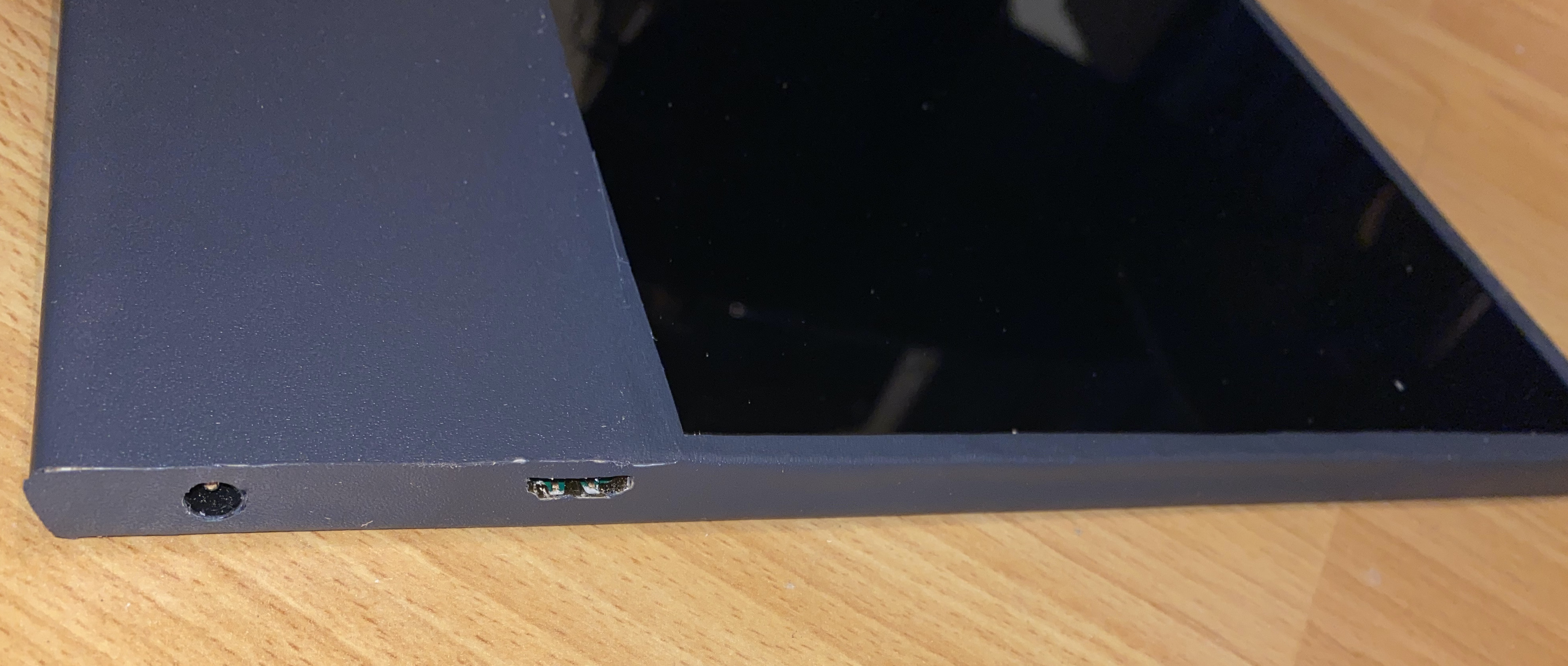

Pour améliorer l'estehtique de l'écran j'ai coller sur la plaque un revetement gris foncé.
